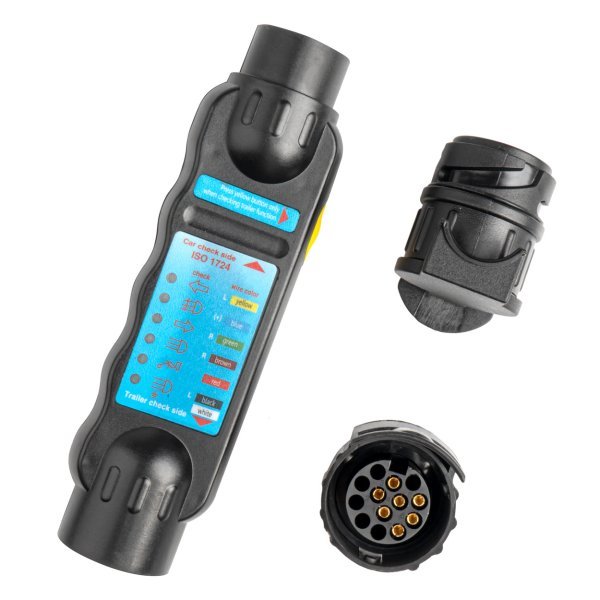

Tester zásuviek a zástrčiek prívesov 7/13PIN

Profesionálny, bezdrôtový tester určený na kontrolu a diagnostiku 7 a 13-pólových zástrčiek a zásuviek prívesov a ťažných zariadení.

Tester s LED diódami otestuje všetky funkcie osvetlenia vozidiel i prívesov - zásuvky i zástrčky.
Ukazovateľ LED diódy zobrazí každé problematické pripojenie.

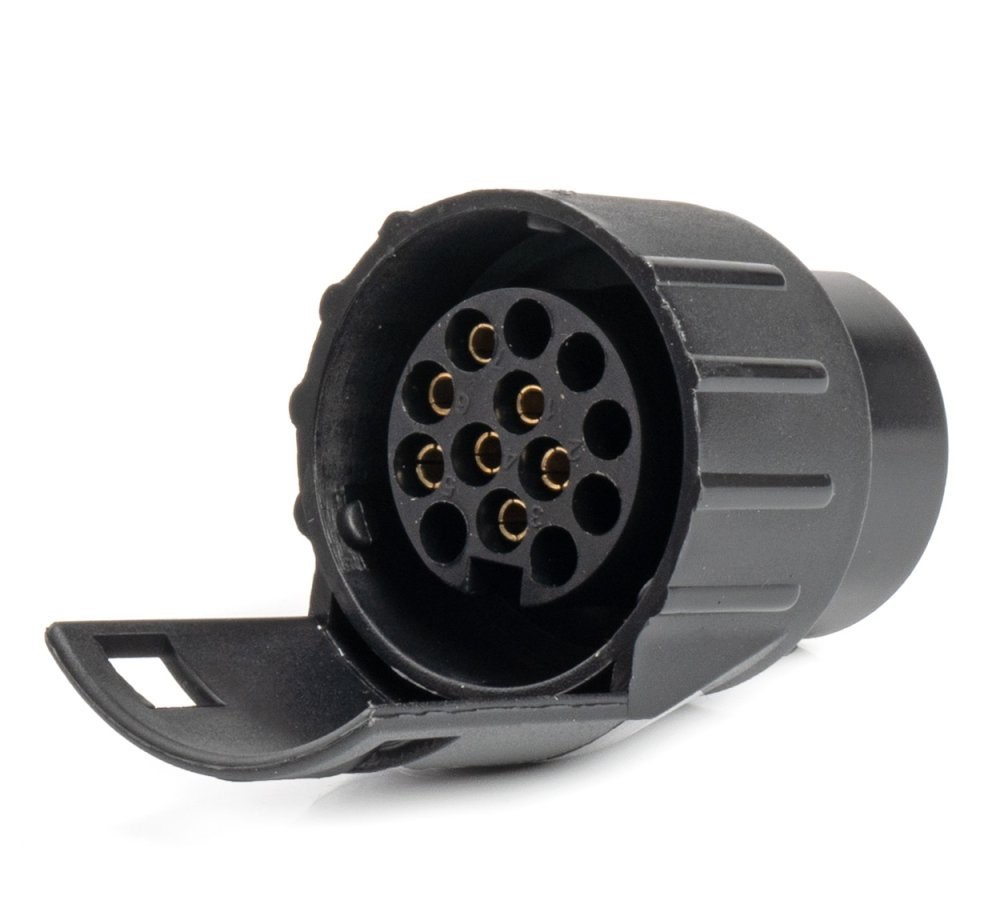

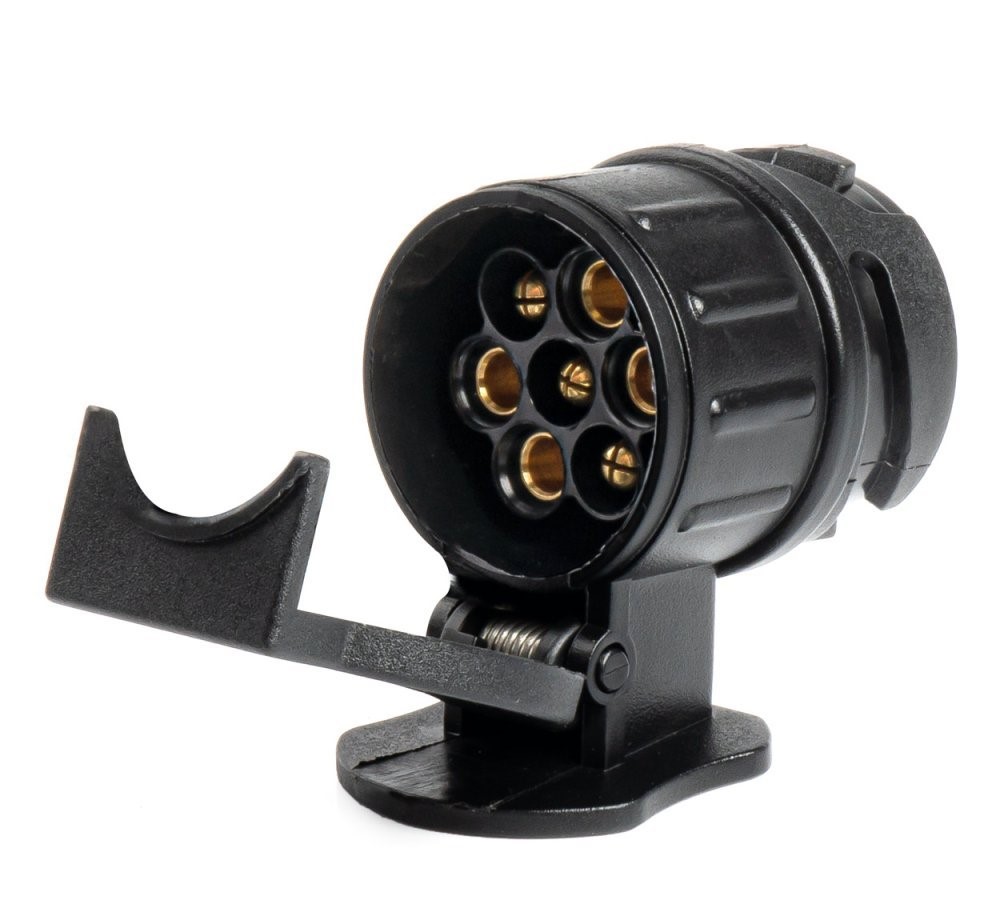

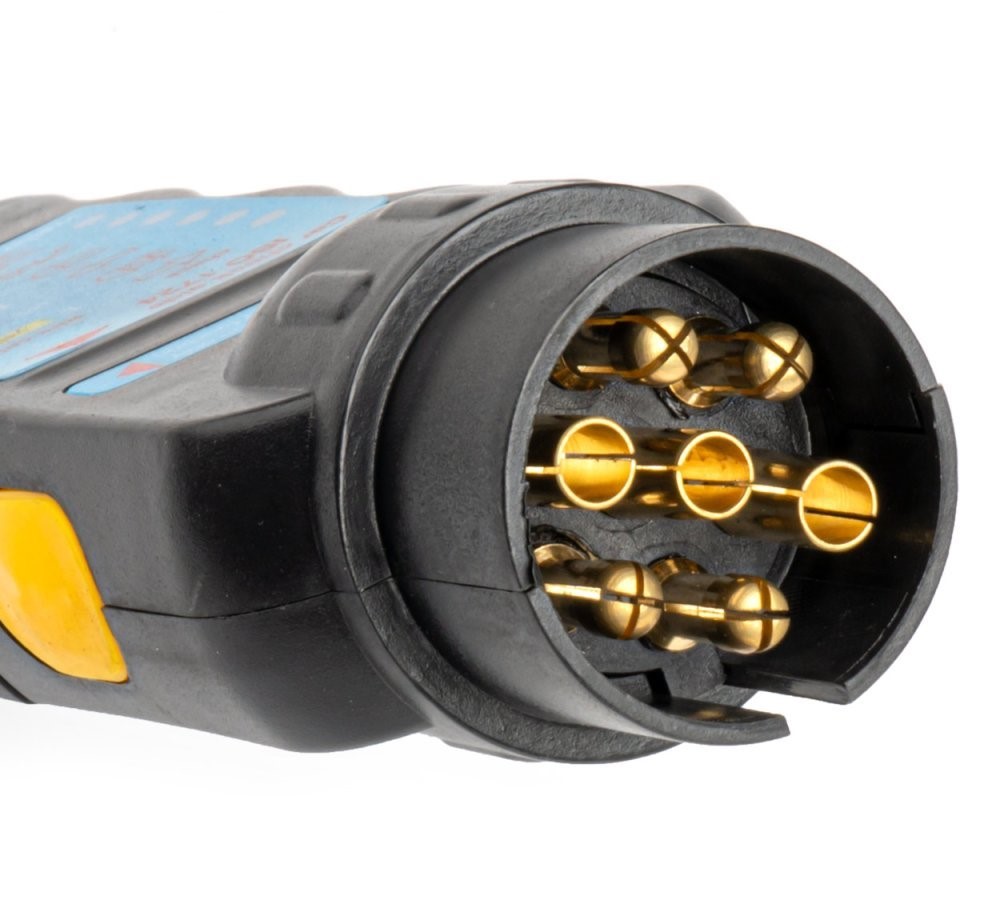

Preskúša všetky 7 - pólové zásuvky a konektory a pomocou adaptérov
(nie je súčásťou balenia) aj všetky 13 - pólové zásuvky a konektory v 7 - pólové funkci.
Napájanie pomocou 9 V batérie (nie je súčasťou balenia).





Meranie zástrčky prívesu:

Pre meranie je nutné, aby v prívese boli vo všetkých svetlách funkčné žiarovky.

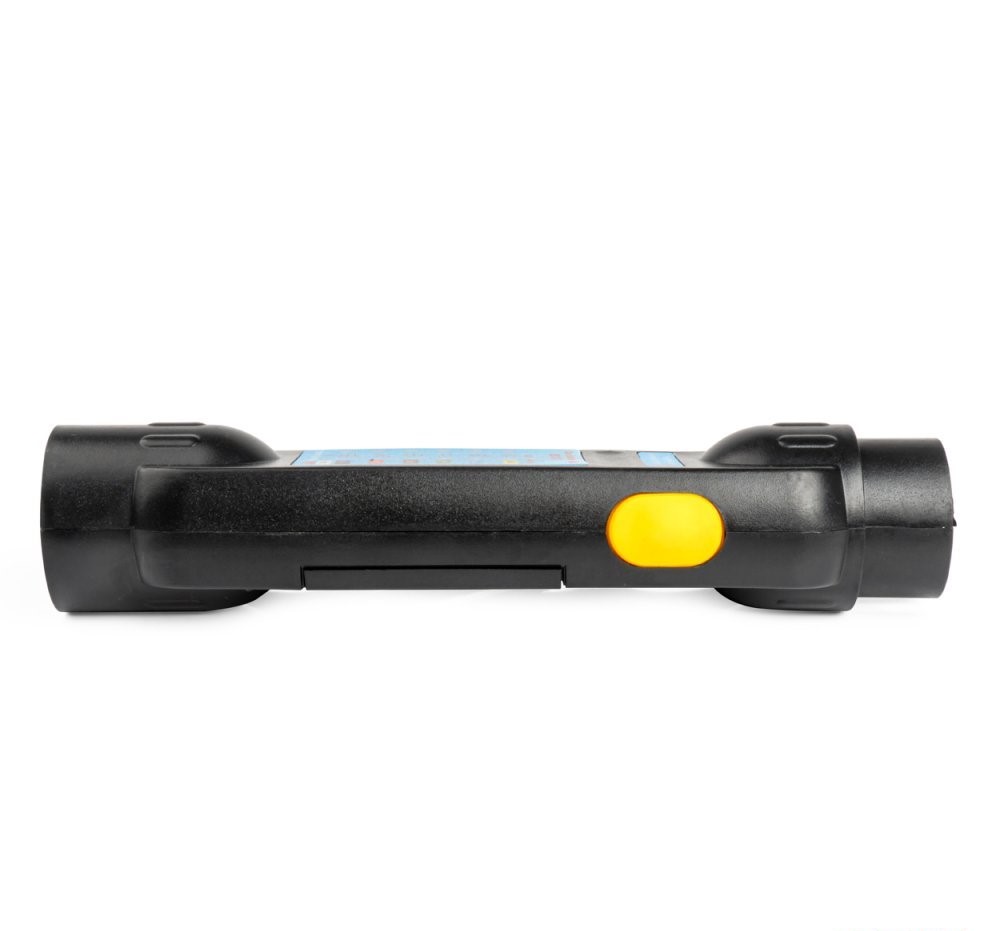

Zapojte zástrčku do testeru a stlačte žlté tlačítko na boku prístroja.

Pokiaĺ je všetko v poriadku, všetky LED diódy sa rozsvietia. Každá LED dióda signalizuje funkciu jedného elektrického okruhu.

Pokiaĺ nesvieti niektorá LED kontrolka, príčinou môže býť chybné zapojenie, prerušený vodič alebo vadná žiarovka.

Pokiaľ nesvieti ani jedna LED dióda, je pravdepodobne porušený vodič -12V (kostra), alebo je v prístroji vybitá batéria.




Meranie zásuvky ťažného zariadenia auta:

Rozsvieťte svetlá na vozidle a zapnite smerovky.

Zapojte tester do zásuvky ťažného zariadenia auta a stlačte žlté tlačítko na boku prístroja.

LED kontrolky signalizujú, ktoré svetlá sú zapnuté a prenášajú sa správne do zásuvky ťažného zariadenia.

Pokiaĺ nesvieti ani jedna LED kontrolka, je pravdepodobne porušený vodič -12V (kostra), alebo nie sú rozsvietené žiadne svetlá na vozidle.

Upozornenie: Tento tester nie je možné použiť pre zásuvky ťažného zariadenia, ktoré majú vlastnú riadiacu jednotku (CANBUS).

Nikdy nezapájajte tester do zásuvky ťažného zariadenia a prívesu súčasne. Vždy robte meranie prívesu a ťažného zariadenia vozidla samostatne.
