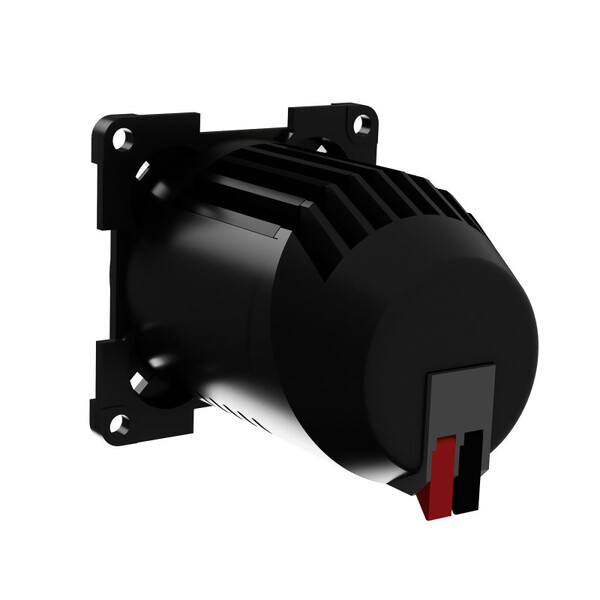

Nabíjačka USB-C / USB-A typu Buck-Boost „convertiger100“ pre Inprojal, bez montážneho rámu

Kompletné špecifikácie

Prečo je 100 W USB-C nabíjací zásuvkový modul v 12 V systéme výnimočný? Moderné notebooky a rýchlonabíjačky pracujú s napätím až do 20 V. Klasická 12 V palubná sieť nedokáže toto napätie priamo poskytnúť.

Štandardné USB zásuvky síce poskytujú 5 V alebo 9 V – pre výkonné zariadenia to však nestačí. Dôsledok v karavane: menič, napájací adaptér, dodatočné straty.

Convertiger 100 rieši tento problém priamo v oblasti jednosmerného prúdu: integrovaný prevodník Buck-Boost v prípade potreby zvyšuje napätie palubnej siete z 12 V až na 20 V.

Pre vás to znamená:

Priame nabíjanie 100 W notebookov cez USB-C v karavane

Vyššia účinnosť (žiadne straty pri transformácii) v porovnaní s použitím meniča

Žiadna spotreba v pohotovostnom režime spôsobená meničom

Menej práce pri inštalácii do vozidla



Žiadne rušivé svetlo v karavane

Napätie nabíjania sa po zapojení zobrazuje počas 20 sekúnd. Následne sa displej automaticky vypne a podsvietenie sa vypne o ďalších 10 sekúnd neskôr.

Žiadne rušivé svetlo počas spánku – žiadna zbytočná spotreba energie.



Integrácia do existujúcich systémov vozidla

Convertiger 100 je kompatibilný s:

Inprojal 20000

Tieto programy spínačov používajú mnohí veľkí výrobcovia obytných vozidiel a sú široko rozšírené v profesionálnej prestavbe dodávok. Nabíjacia zásuvka sa vizuálne elegantne integruje – aj pri dodatočnej montáži.



Technické údaje

• Vstup: 12 V/24 V jednosmerný prúd (10–30 V)



Výstup:

• USB-A: 5 V / 3 A; 9 V / 3 A; 12 V / 3 A
• (max. 36 W, pri Vin > 13,8 V)
• Protokoly nabíjania: QC 3.0
• USB-C: 5 V / 5 A; 9 V / 5 A; 12 V / 5 A;
• 15 V / 5 A; 20 V / 5 A
• (max. 100 W, pri Vin > 11,8 V)
• Protokoly nabíjania: PD 3.0, QC 2.0 + 3.0, PPS: 5–20 V
• Súčasné nabíjanie oboch portov: USB-C max. 65 W, USB-A max. 36 W (pri Vin > 13,8 V)
• Režim pohotovosti: < 5 mA
• Ochrana: preťaženie, prepätie, skrat, nesprávna polarita
• Certifikácia: ECE R10, CE, RoHS, EMC

Odporúčania pre prierez kábla (celková dĺžka plus + mínus)

Dĺžka kábla 12 V systém 24 V systém

• 4 m 2,5 mm² 1,5 mm²
• 7 m 4 mm² 2,5 mm²

Dobre vedieť:

Tieto faktory môžu byť príčinou zníženého výkonu pri nabíjaní:

• pripojené zariadenie nevyžaduje zodpovedajúci výkon
• stav nabitia zariadenia
• kvalita kábla USB-C (pri 5 A je potrebná značka E)
• príliš nízke vstupné napätie
• príliš vysoká teplota okolia

Odporúčanie týkajúce sa kábla

Pre dosiahnutie plného nabíjacieho výkonu použite kábel USB-C na USB-C, ktorý spĺňa nasledujúce kritériá:

Certifikácia USB-PD s menovitým prúdom 5 A / 100 W

čo najkratší (ideálne menej ako 1 m) a dostatočne hrubý — príliš dlhé alebo príliš tenké káble spôsobujú stratu napätia a môžu narušiť vyjednávanie o výkone

Pri nasledujúcich typoch káblov môže dôjsť k problémom s kompatibilitou kvôli veľmi nejednotnej implementácii na trhu:

magnetické nabíjacie adaptéry a proprietárne nabíjacie káble (napr. Apple MagSafe) — v týchto prípadoch nie sú všetky piny USB-C magneticky prepojené, vyjednávanie je simulované elektronikou v kábli a čiastočne sa tým odchyľuje od špecifikácie USB-PD

nabíjacie káble s integrovaným spúšťačom napätia (napr. pri niektorých konfiguráciách Starlink), ktoré do koncového zariadenia dodávajú pevne nastavených 20 V namiesto toho, aby sa napätie vyjednávalo štandardným spôsobom

Takéto káble môžu fungovať, ale nemusia. V prípade problémov najprv vyskúšajte štandardný kábel USB-C.

Hmotnosť: 0.112 kg
Typ produktu: Tovar
Rozmery balenia: 6×6×7 cm
