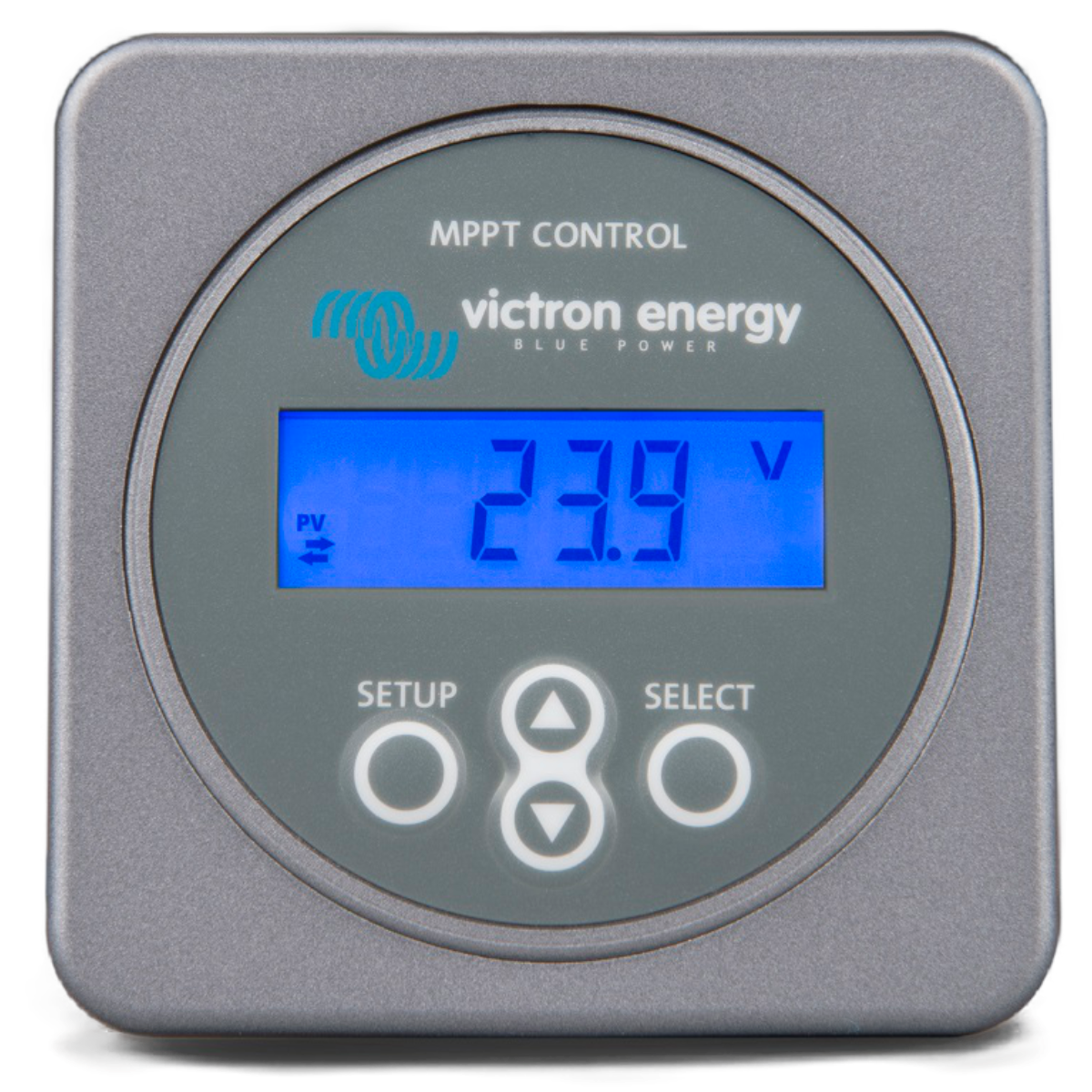

Displej MPPT regulátorov Victron Energy

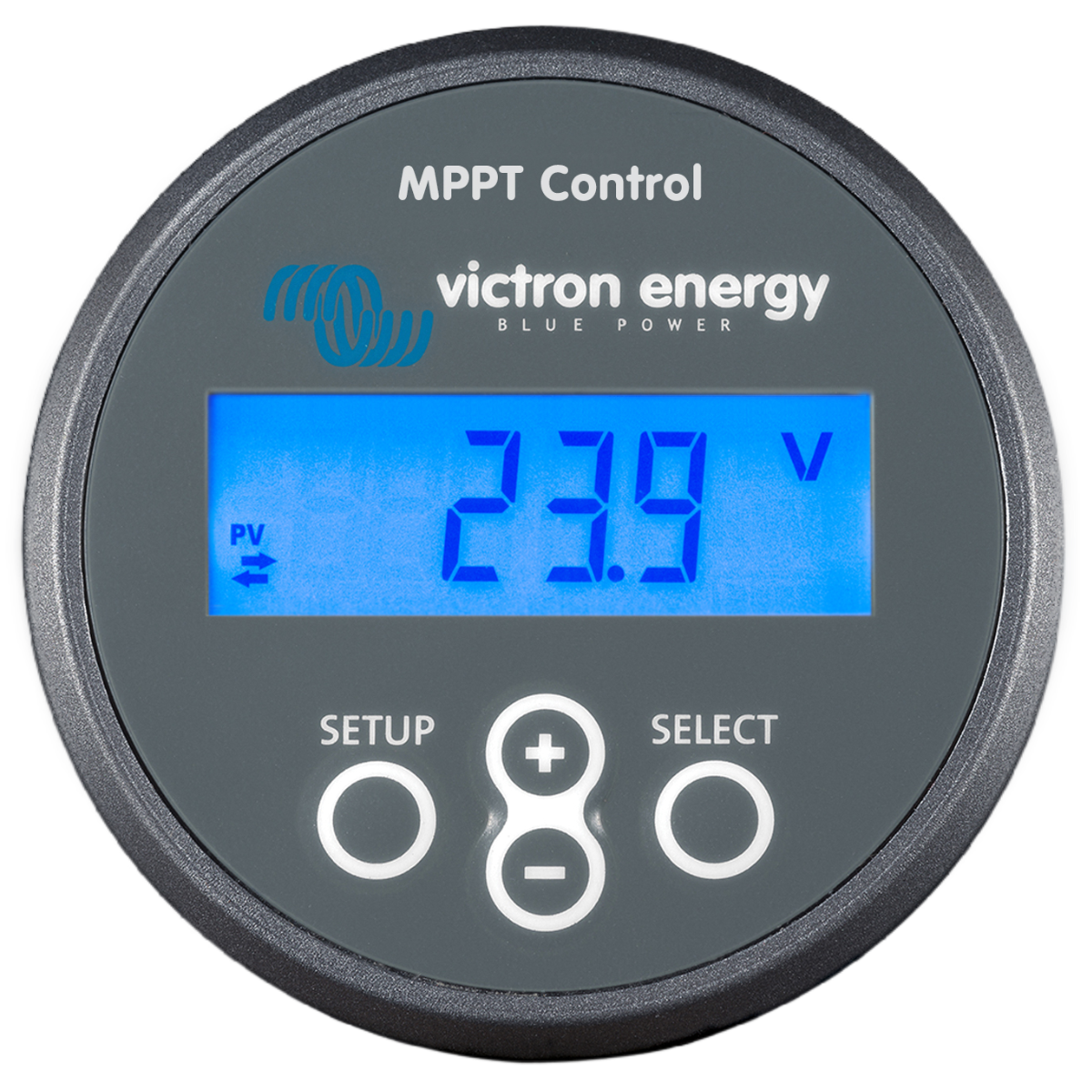

Digitálny displej s modrým podsvietením pre regulátory Victron BlueSolar MPPT, slúžiaci na sledovanie aktuálnych prevádzkových hodnôt, zobrazenie histórie a nastavenie prevádzkových parametrov regulátorov. Je určený pre všetky regulátory Victron BlueSolar MPPT s VE.Protokolom Direct so štvorpinovým portom, s výnimkou staršieho modelu MPPT 70/15 (už sa nevyrába). Displej nie je určený pre veľké regulátory Victron BlueSolar MPPT 150/70 a 150/85 (iný komunikačný protokol, displej je súčasťou regulátora). Zobrazované aktuálne hodnoty: výkon panelov (W), napätie panelov (V), solárne výnosy daného dňa (kWh), hlásenie o chybe (ak existuje), fáza nabíjania batérie, prúd do batérie (A), napätie batérie (V), stav DC výstupu z regulátora na napájanie DC spotrebičov – zapnuté/vypnuté (ak je k dispozícii), prúd odoberaný DC spotrebičmi (A, ak je k dispozícii). Zobrazené historické údaje deň po dni za posledných 30 dní: solárny výnos (kWh), maximálny dosiahnutý výkon na paneloch (W), maximálne dosiahnuté napätie na paneloch (V), maximálny dosiahnutý prúd do batérie (A), maximálne dosiahnuté napätie na batérii (V), minimálne dosiahnuté napätie na batérii (V), trvanie rýchlej fázy nabíjania v hodinách (BULK), trvanie absorpčnej fázy nabíjania v hodinách (ABSORPTION), trvanie udržiavacej fázy nabíjania v hodinách (FLOAT) a posledné štyri hlásenia o chybách. Zobrazené historické údaje od začiatku prevádzky alebo resetu: celkové solárne výnosy od začiatku merania (kWh), maximálne doteraz namerané napätie z panelov (V), maximálne doteraz namerané napätie na batérii (V), minimálne doteraz namerané napätie na batérii (V, pri verzii firmvéru regulátora 1.17 a vyššej), posledné štyri chybové hlásenia. Pomocou displeja je možné regulátor parametricky nastaviť: povolenie/zakázanie parametrického nastavenia regulátora (ochrana proti náhodnému alebo neoprávnenému preprogramovaniu regulátora), pracovné napätie batérie (ak nie je určené automaticky), typ batérie, maximálny povolený nabíjací prúd (A), maximálna nepretržitá dĺžka trvania rýchlej fázy nabíjania (BULK), maximálna nepretržitá dĺžka trvania absorpčnej fázy nabíjania (ABSORPTION), napätie na batérii pre prechod do absorpčnej fázy nabíjania (ABSORPTION), napätie na batérii pre prechod do udržiavacej fázy nabíjania (FLOAT), prevádzkový režim DC výstupu (ak je k dispozícii), vymazanie historických údajov, obnovenie továrenských nastavení, nastavenie intenzity podsvietenia displeja MPPT, aktivácia trvaleho zapnutia podsvietenia displeja MPPT, rýchlosť zmeny zobrazených údajov na displeji MPPT. Ďalej sa zobrazuje verzia firmvéru a výrobné číslo regulátora aj samotného displeja MPPT. Staršie, už zakúpené regulátory MPPT nemusia ponúkať celý rozsah vyššie uvedených funkcií (najmä s verziou firmvéru 1.15 a nižšou). Riešením môže byť aktualizácia existujúceho firmvéru. Pre viac informácií kontaktujte spoločnosť Neosolar. Plný rozsah funkcií je k dispozícii pri minimálnej verzii firmvéru regulátora MPPT 1.17, ktorú majú všetky novo zakúpené regulátory MPPT. Displej je napájaný primárne káblom VE.Direct pripojeným k solárnemu regulátoru MPPT. Druhou možnosťou je pripojiť displej priamo k batérii pomocou kábla 2 x 1,5 mm² s poistkou o celkovej dĺžke 1,5 m (súčasť dodávky displeja). Tento kábel sa používa najmä v situáciách, keď je na regulátore MPPT nastavený režim nočného spánku, kedy nie je aktívny a nenapája ani displej. Displej je určený na zapustenie do steny alebo iného povrchu (napr. elektrickej skrinky, palubnej dosky). Ak je prístup na inštaláciu zo zadnej strany displeja, nie je potrebné inštalovať predný štvorcový kryt displeja. Displej je zozadu upevnený skrutkovacou objímkou. Ak nie je prístup na inštaláciu zo zadnej strany, štvorcový predný kryt fixuje displej na stene.

Technické parametre:

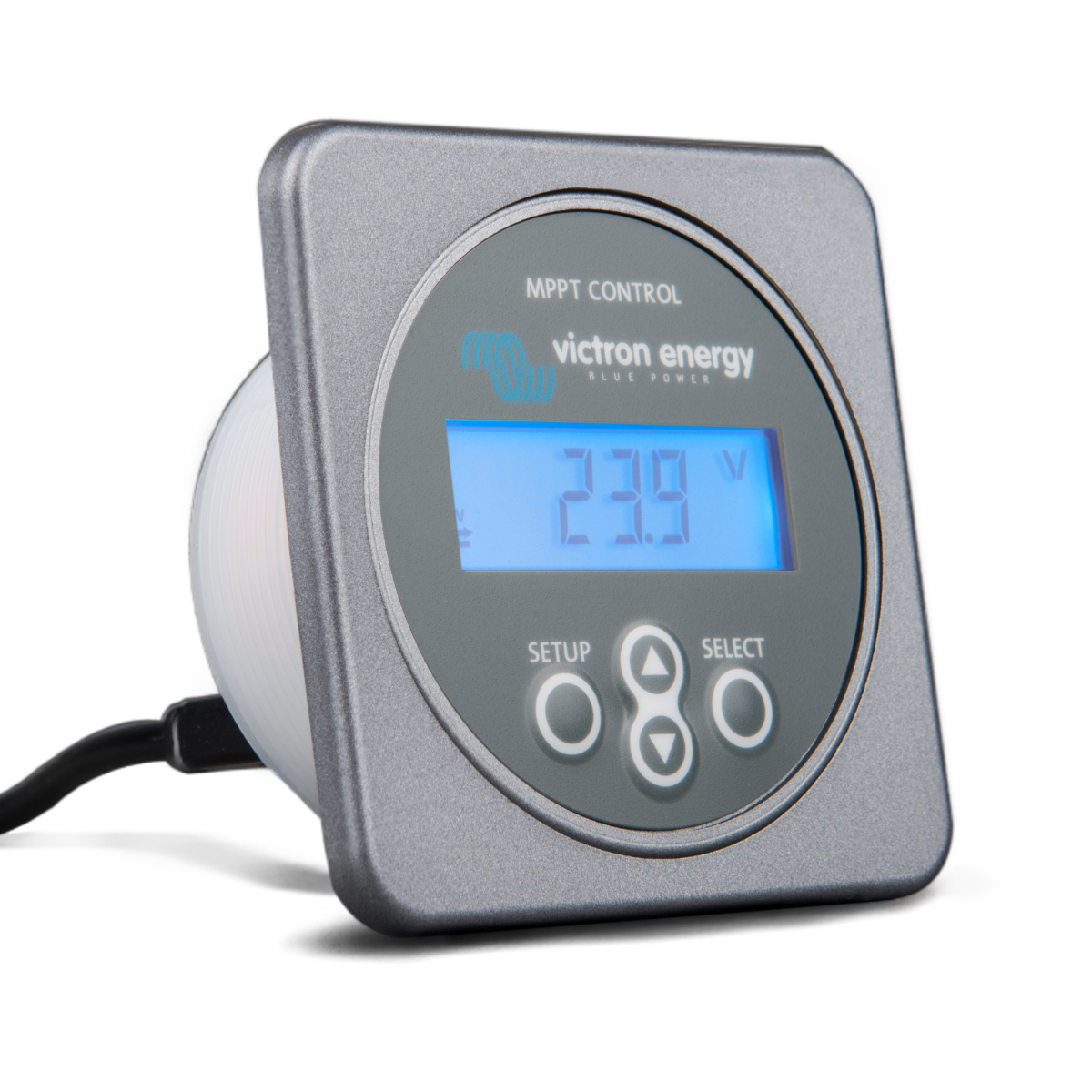

• Napájacie napätie: 6,5 – 95 V DC (káblom priamo z batérie) alebo 5 V (káblom pripojeným z regulátora)
• Vlastná spotreba energie: menej ako 4 mA (displej bez podsvietenia)
• Rozsah prevádzkových teplôt: -20 až +50 °C
• Priemer zariadenia: 63 mm
• Rozmery predného štvorcového upevňovacieho krytu: 69 × 69 mm
• Priemer otvoru na zapustenie displeja: 52 mm
• Hĺbka displeja: 31 mm.
