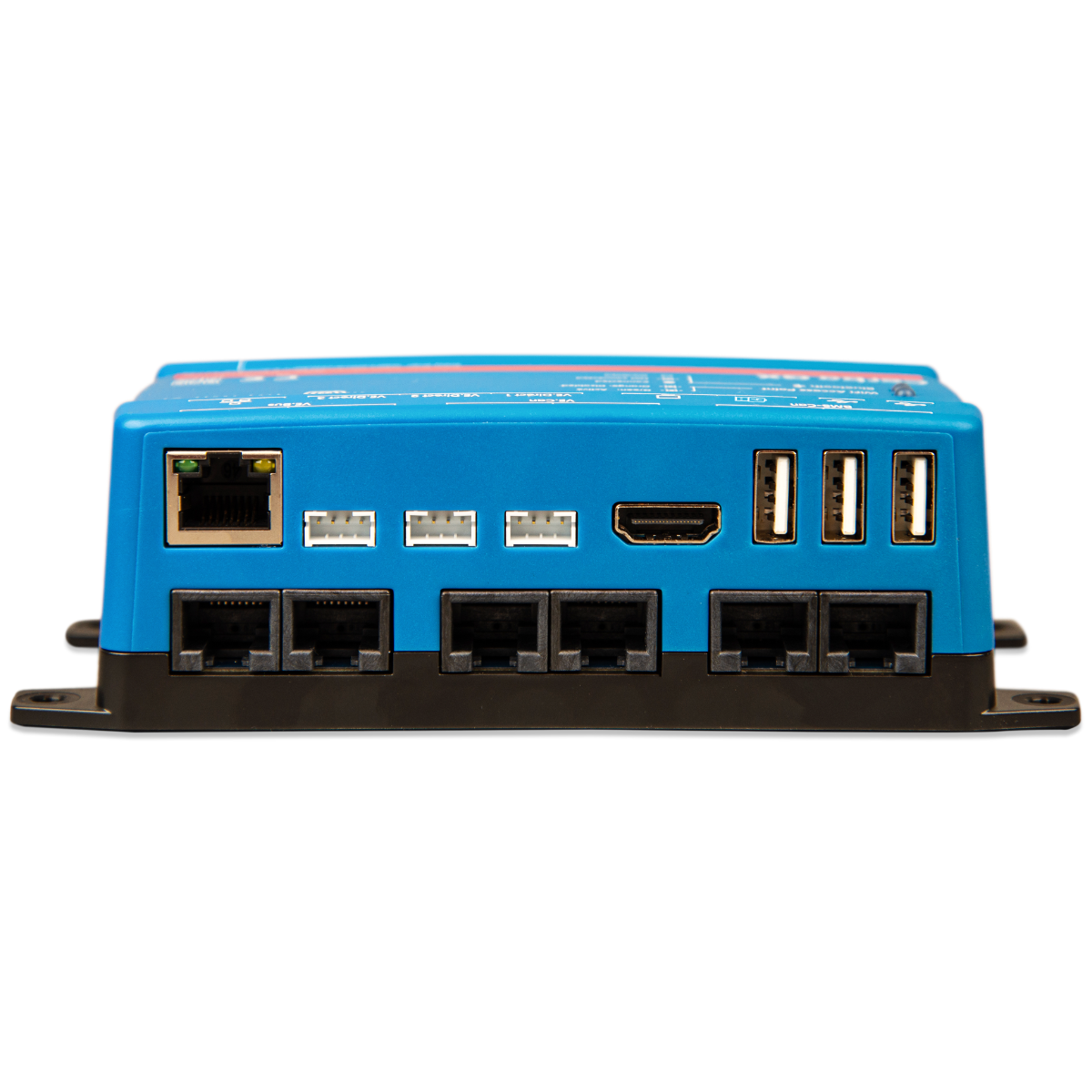

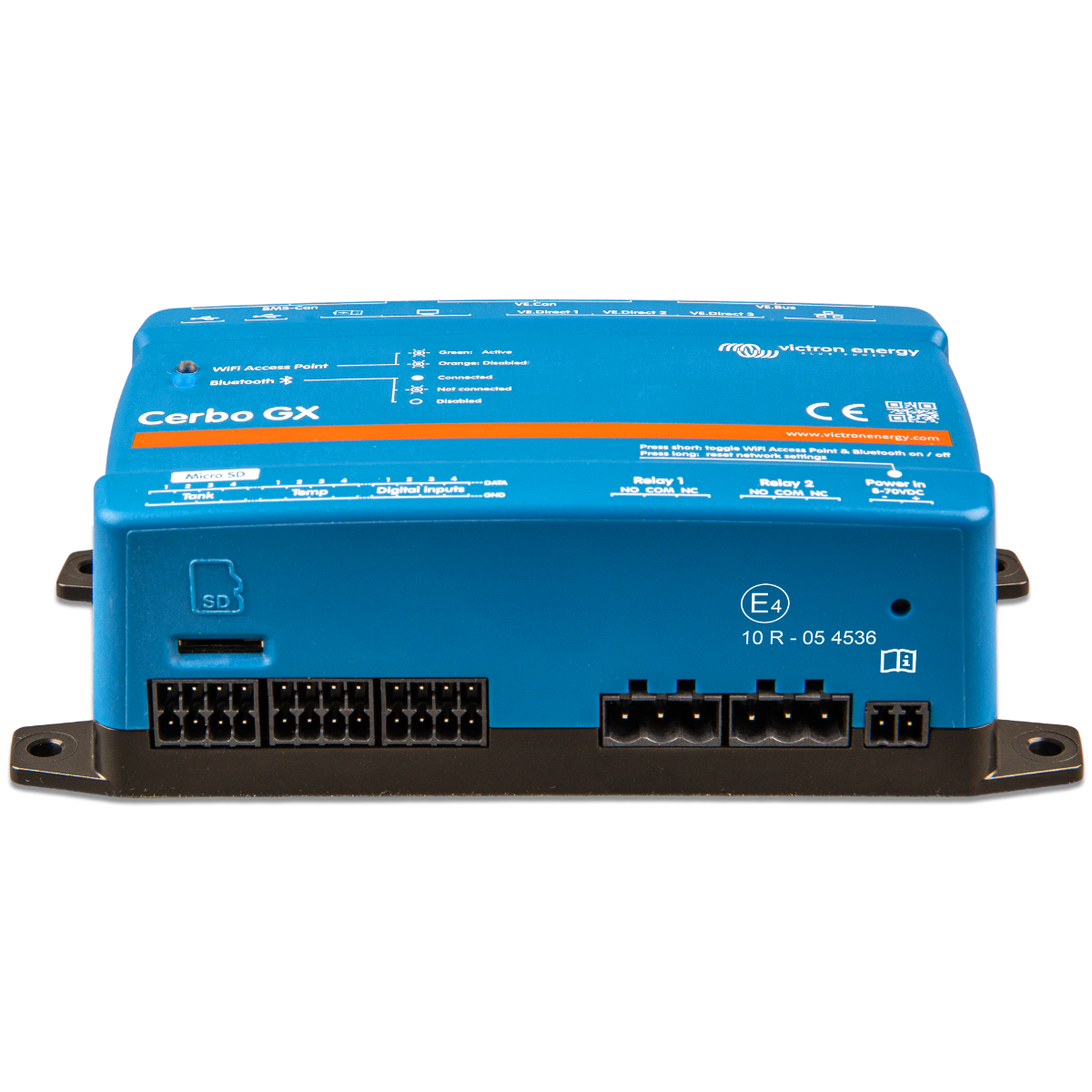

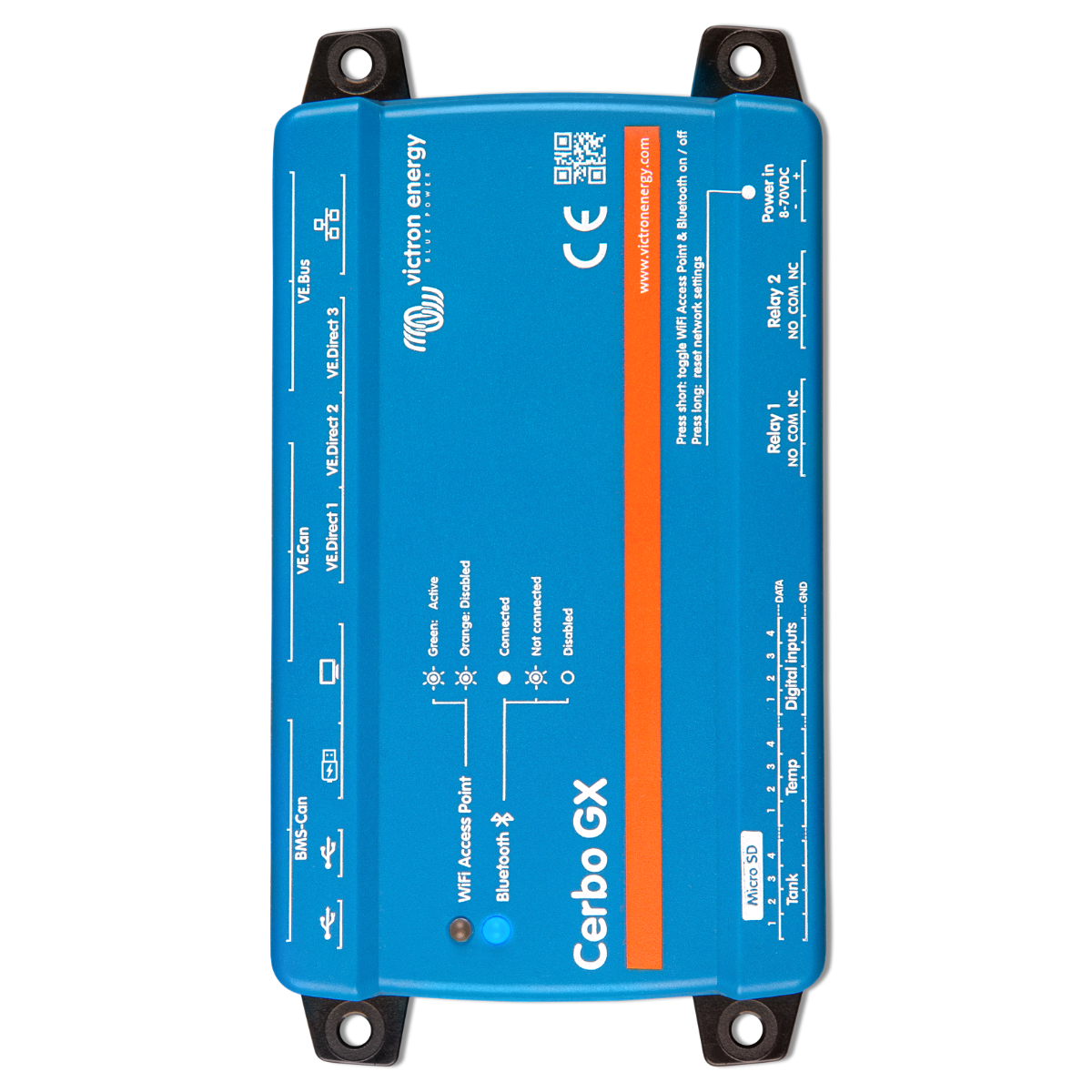

Victron Energy Cerbo GX MK2

Cerbo GX MK2 predstavuje centrálnu komunikačnú jednotku systému Victron Energy, ktorá umožňuje komplexné monitorovanie, konfiguráciu a vzdialenú správu celej energetickej inštalácie. Vďaka širokým možnostiam pripojenia a podpore zariadení Victron poskytuje nepretržitý prehľad o prevádzke systému, umožňuje rýchle nastavenie aj diagnostiku a zabezpečuje pohodlný vzdialený prístup prostredníctvom portálu VRM. Zariadenie je vhodné pre ostrovné aj hybridné systémy v obytných vozidlách, na lodiach aj v stacionárnych inštaláciách.Hlavné vlastnosti a funkcieKompletné monitorovanie a riadenie systémuCerbo GX MK2 zobrazuje v reálnom čase stav nabitia batérií, spotrebu energie, výrobu z fotovoltaiky, generátora alebo distribučnej siete. Umožňuje automatické riadenie generátora, sledovanie hladín nádrží, meranie teplôt, diagnostiku systému a vzdialené riešenie prípadných problémov.Vzdialená správa prostredníctvom portálu VRMProstredníctvom služby VRM Portal je možné systém monitorovať, konfigurovať aj ovládať odkiaľkoľvek cez internet. To isté rozhranie je dostupné aj lokálne prostredníctvom siete LAN alebo vstavaného WiFi prístupového bodu pomocou funkcie Remote Console.Kompatibilita s displejmi GX Touch Cerbo GX MK2 podporuje dotykové displeje GX Touch 50 a GX Touch 70, ktoré umožňujú pohodlné lokálne zobrazenie a ovládanie celého systému. K dispozícii sú varianty pre montáž na povrch aj pre zapustenú montáž (Flush). Široké možnosti pripojenia: Zariadenie ponúka rozhrania VE.Direct, VE.Bus, VE.Can, BMS-Can, Ethernet, Wi-Fi, Bluetooth, HDMI, USB Host porty a slot pre microSD kartu. Vďaka tomu je možné ľahko prepojiť meniče, nabíjačky, solárne regulátory, batériové systémy aj ďalšie zariadenia Victron Energy.Vstavané rozhrania Bluetooth a WiFiBluetooth umožňuje rýchle počiatočné nastavenie pomocou aplikácie VictronConnect, zatiaľ čo vstavané WiFi zabezpečuje jednoduché pripojenie k sieti bez potreby externých adaptérov.Rozšírené vstupy a výstupy: Cerbo GX MK2 disponuje štyrmi vstupmi pre snímače hladiny nádrží, štyrmi teplotnými vstupmi, štyrmi digitálnymi vstupmi a dvoma programovateľnými relé, čo umožňuje jednoduchú integráciu ďalších prvkov systému.Jednoduchá inštalácia: Zariadenie je možné pripevniť na stenu alebo pomocou voliteľného adaptéra na 35 mm DIN lištu. Prehľadne rozmiestnené konektory uľahčujú zapojenie aj následný servis.Technické parametre

napájacie napätie: 8–70 V DC

vlastná spotreba: 2,8 W pri 12 V

porty VE.Direct (izolované): 3

maximálny počet pripojených zariadení VE.Direct: 15

VE.Bus: 2 paralelný porty RJ45

VE.Can: 2 porty (izolovaný aj neizolovaný)

BMS-Can: áno

Ethernet: 10/100 Mb/s RJ45

WiFi: integrované

Bluetooth: áno

USB Host: 3× USB

HDMI: áno

vstupy pre snímače hladiny nádrží: 4

teplotné vstupy: 4

digitálne vstupy: 4

programovateľné relé: 2× NO/NC

slot pre kartu microSD: áno

rozmery (v × š × h): 78 × 154 × 48 mm

prevádzková teplota: −20 až +50 °C

montáž: na stenu alebo na lištu DIN (s voliteľným adaptérom)

stupeň krytia: IP20

bezpečnosť: IEC 62368-1

EMC: EN 301489-1, EN 301489-17

automobilová norma: ECE R10-6 Rozdiely medzi Nucleo GX, Cerbo GX MK2 a Ekrano GX:

Nucleo GXCerbo GX MK2 / MK3Ekrano GXHlavné určenieKompaktné komunikačné centrum pre systémy s VE.CanUniverzálne komunikačné centrum pre väčšinu systémov VictronKomunikačné centrum s integrovaným 7" dotykovým displejomIntegrovaný displej——✓ 7"HDMI výstup—✓ Áno—Podpora GX Touch—✓ Áno— (integrovaný displej)VE.Direct2 porty3 porty3 portyMax. počet zariadení VE.Direct251525VE.Bus—✓ 2× RJ45✓ 2× RJ45VE.Can2 porty2 porty2 portyBMS-Can—✓ Áno✓ ÁnoEthernet✓✓✓Wi-Fi✓✓✓Bluetooth✓ Pre konfiguráciu✓✓ SmartUSB Host3×3×2×MicroSD✓✓✓Programovateľné relé—2×2×Vstupy pre nádrže—43Teplotné vstupy—42Digitálne vstupy—42MontážNa stenu / DIN lištaNa stenu / DIN lištaPanel alebo stenaRozmery78 × 154 × 48 mm78 × 154 × 48 mm124 × 187 × 29,8 mm.
