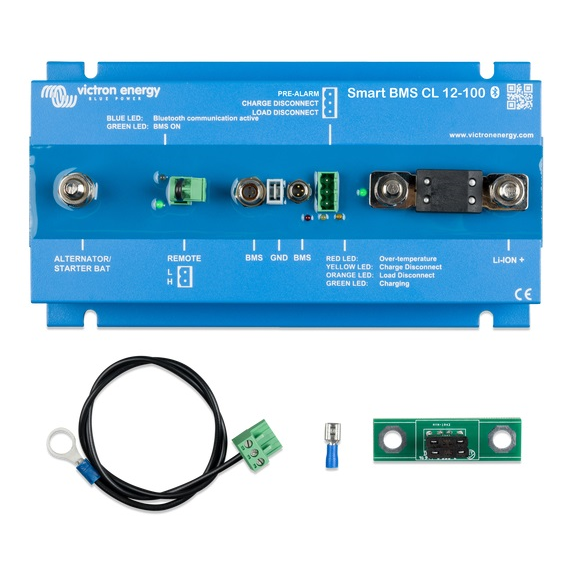

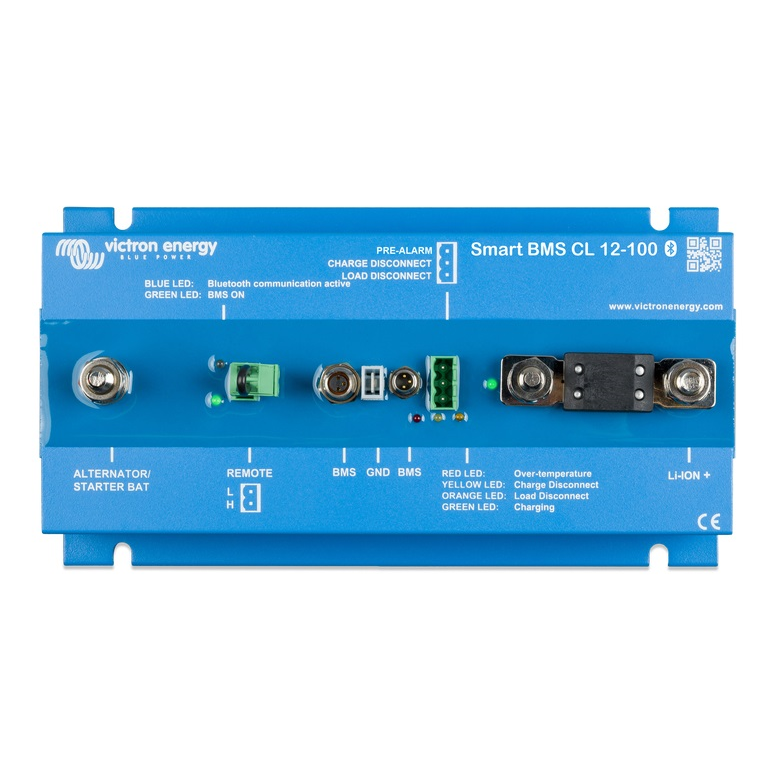

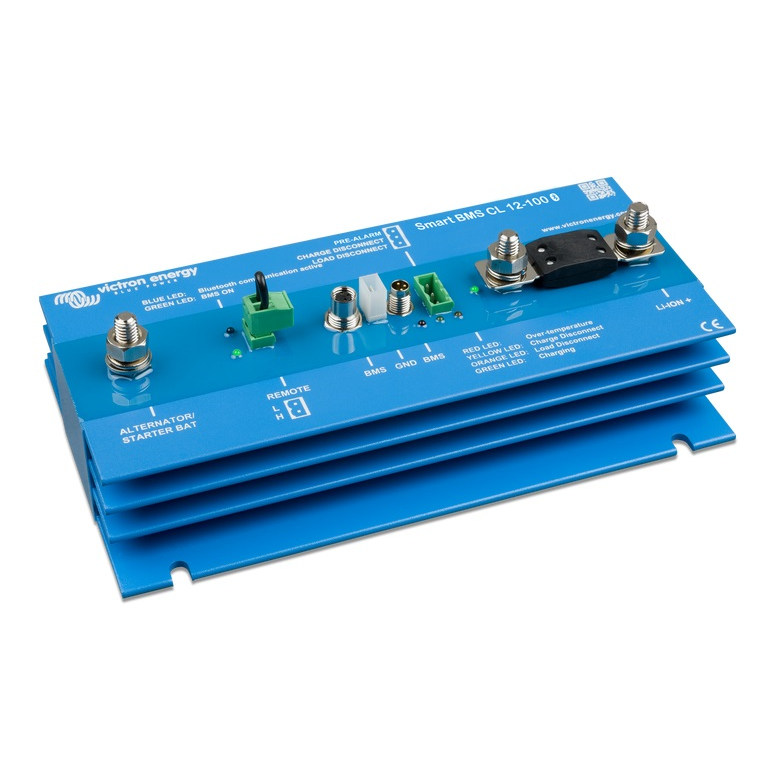

Victron Energy Smart BMS CL 12-100

- Kompletné špecifikácie
- Hodnotenie 0
- Komentáre 0
Victron Energy Smart BMS CL 12-100na objednávku135,92 €110,50 € bez DPH
Systém riadenia batérií (BMS)
Systém BMS slúži na pripojenie 12,8 V LiFePO4 (LFP) batérií Victron do systému. Paralelne je možné pripojiť až 5 batérií. Systém BMS je možné použiť ako vypínač systému (zapnutie/vypnutie).
Ochrana alternátora a batérie
Vstupný prúd je elektronicky obmedzený na približne 90 % menovitej hodnoty poistky. Napríklad poistka 100 A obmedzí vstupný prúd na približne 90 A.
Výber správnej poistky:
- a. Chráni LFP batériu pred nadmerným nabíjacím prúdom (dôležité v prípade LFP batérií s nízkou kapacitou).
- b. Chráni alternátor pred preťažením v prípade LFP batérií s vysokou kapacitou (väčšina 12 V alternátorov sa prehreje a zlyhá, ak beží na maximálny výkon dlhšie ako 5 minút).
- Ochrana štartovacej batérie
- Táto funkcia je podobná ako v prípade zariadení Cyrix Battery Combiner alebo Argo FET Battery Isolator. Prúd môže prúdiť do LFP batérie iba vtedy, ak vstupné napätie (napätie štartovacej batérie) prekročí 13 V.
- Prúd nemôže prúdiť späť z LFP batérie do štartovacej batérie, čím sa zabraňuje možnému poškodeniu LFP batérie v dôsledku nadmerného vybitia.
- Ochrana Li-ion batérie
- Nadmerné vstupné napätie a napäťové špičky sú regulované na bezpečnú úroveň.
- Smart BMS CL prestane nabíjať v prípade prepätia alebo prehriatia článku.
Má tri výstupy podobné ako miniBMS:
- Výstup na odpojenie záťaže
Na výstupe pre záťaž je za normálnych okolností napätie a v prípade hroziaceho podnapätia článku sa záťaž odpojí (východisková hodnota je 2,8 V / článok, nastaviteľná v rozmedzí 2,6 V až 2,8 V na článok). Maximálny prúd: 10 mA. Výstup Load možno použiť na ovládanie vstupu ochrany batérie Battery Protect, meniča, DC-DC prevodníka alebo iných záťaží.
Výstup pre-alarm
Výstup pre-alarm sa dá použiť ako varovanie, keď je napätie batérie nízke, a aktivuje sa krátko pred deaktiváciou výstupu na odpojenie záťaže z dôvodu nedostatočného napätia článku.
Výstup pre-alarmu možno použiť na ovládanie relé, LED alebo bzučiaka. Je možné ho nakonfigurovať ako nepretržitý alebo prerušovaný signál. Výstup predbežného poplachu je za normálnych okolností vypnutý a zapne sa v prípade hroziaceho podnapätia článku (východisková hodnota 3,1 V / článok, nastaviteľná v rozmedzí 2,85 V až 3,15 V na článok). Maximálny prúd: 1 A (nie je chránený proti skratu)
Minimálne oneskorenie medzi zapnutím výstupu predbežného poplachu a odpojením záťaže je 30 sekúnd.
Výstup na odpojenie nabíjania
Výstup pre nabíjanie je za normálnych okolností aktívny a v prípade hrozby prepätia alebo prehriatia sa deaktivuje. Maximálny prúd: 10 mA. Výstup pre nabíjanie nie je vhodný na napájanie indukčných záťaží, ako sú napríklad cievka relé alebo stykače. Výstup na nabíjanie možno použiť na ovládanie: Diaľkové zapnutie/vypnutie nabíjačky, relé Cyrix-Li-Charge, prepojovač batérií Cyrix-Li-ct.
(Poznámka: v niektorých prípadoch bude potrebný prepojovací kábel, pozri príručku.)
Diaľkové ovládanie zapnutia/vypnutia
Diaľkové ovládanie zapnutia/vypnutia riadi nabíjanie pomocou alternátora. Ak je vypnuté, nabíjanie pomocou alternátora je deaktivované, zatiaľ čo funkcia BMS zostane aktívna, takže všetky spotrebiče a nabíjačky môžu pokračovať v prevádzke bez ohľadu na stav diaľkového ovládania.
Ak je „systémový vypínač zapnutia/vypnutia“ vypnutý prostredníctvom aplikácie VictronConnect, funkcia BMS bude tiež vypnutá.
Konektor obsahuje dva kontakty: Remote L a Remote H. Vypínač alebo kontakty relé sa pripájajú medzi kontakty H a L.
Alternatívne je možné BMS zapnúť pripojením kontaktu H k plusovému pólu alebo kontaktu L k mínusovému pólu batérie.
Ochrana zapaľovania
BMS neobsahuje relé, ale MOSFET spínače, ktoré neiskria a nevytvárajú napäťové špičky.
Ďalšie podrobné informácie nájdete v priloženom technickom liste.
.
